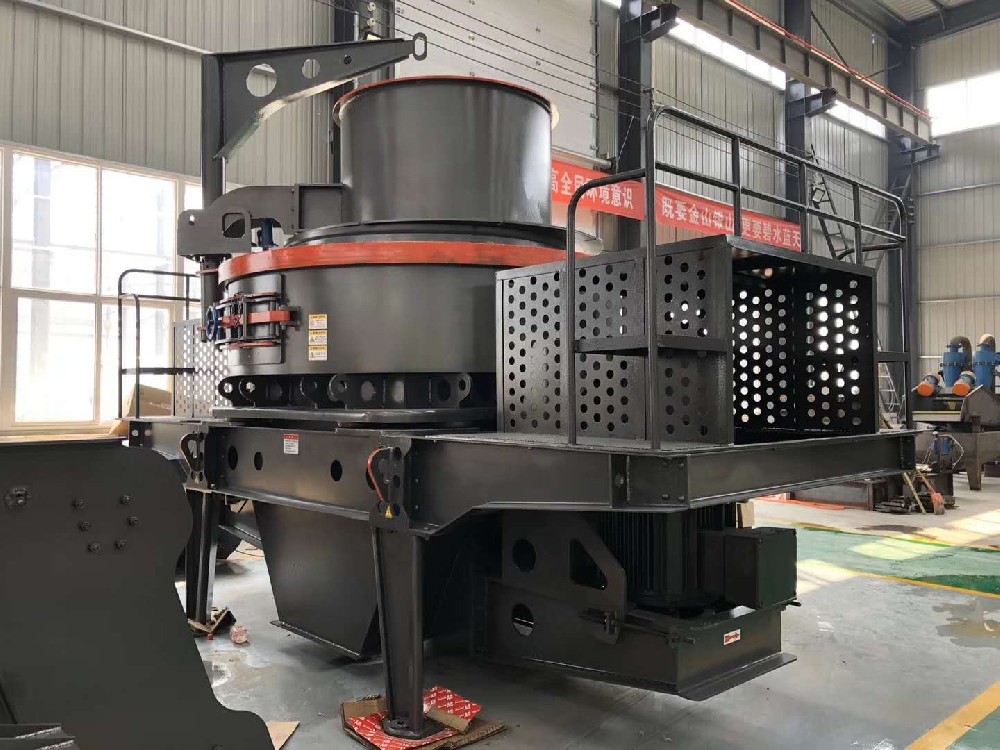

VSI6X系列高效立轴冲击式破碎机

产品简介

　　VSI6X系列立轴冲击式破碎机是吸收多年的研发经验和技术理念，采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺，拥有多项国家**技术的新型制砂破碎设备，具有节能、使用寿命长、应用广泛等特点，助力大砂场逐步向规模化、集中化产出迈进，以满足国家对环保及产能的要求。

设备优势

1、深腔型转子经过优化设计后，使物料通过量提高约30%。

2、周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。

3、核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。

4、采用菱形冲击块，避免物料冲击磨损后损伤立板。

5、发射口及内部更流畅的曲线形设计，降低物料的流动阻力，大幅度提高的物料通过能力。

6、两用散料盘，操作简单，实现两种进料方式方便转换。

7、主轴下端特殊的密封结构，保证无油封也不漏油。

8、采用原装进口配件的液压开盖装置，可方便快捷的移动上盖，使更换检修机体内部机件省工省力

9、选用高防护等级的电机。该类型电机具有效率高、噪音低等特点。符合国际电工委员会(IEC)标准，F级绝缘， IP54/55防护等级。

工作原理

 全中心进料:物料落入进料斗，经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上)，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，*后经由下部排料口排出。

   中心进料伴随环状瀑落进料：物料落入进料斗，再经环形孔落下，被散料盘分成两股。一股经分料盘进入高速旋转的叶轮，另一股从分料盘的四周落下，进入叶轮的物料，在叶轮内被迅速加速后高速抛出，首先与散料盘四周自由落体的另一部分物料冲击破碎，然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上)，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，*后经下部排料口排出。
